Der Trend zu intelligenten Städten und digitalen Zwillingen ist weltweit auf dem Vormarsch. Wenn Städte Planungs-, Entwurfs- oder Verwaltungsentscheidungen treffen müssen, greifen sie auf 3D-Modelle zurück, um realistische Renderings von bestehenden Gebäuden, Infrastruktureinrichtungen, Kulturerbestätten und Grünflächen zu erstellen. In Ostasien investiert auch China in erheblichem Umfang in digitale Zwillinge, von der Planung bis zum Katastrophenschutz, um zu entscheiden, wo neue Projekte entwickelt werden sollen und wie bestehende Herausforderungen effektiv bewältigt werden können.
In jüngster Zeit wurden viele Projekte zur Erhaltung des historischen und kulturellen Erbes von GIS-Fachleuten unter Verwendung der neuesten digitalen 3D-Modellierungstechnologien durchgeführt. Für eine intelligentere, schnellere und besser informierte Stadtplanung und als Ergänzung zu Luftbildvermessungen wurde in dieser Fallstudie der i93 IMU-RTK GNSS-Empfänger eingesetzt, der visuelle Positionierungs- und Videophotogrammetrie-Technologien integriert und seine Effektivität bei der Erfassung hochpräziser Daten zur Erstellung eines 3D-Modells einer Kulturerbestätte in China unter Beweis gestellt hat.
DYNAMISCHE PANORAMISCHE VIDEOERFASSUNG UND AUTOMATISCHER BILDABGLEICH ERMÖGLICHEN 3D-MODELLIERUNG UND VERBESSERTE VERMESSUNG
Durch die Kombination von GNSS, IMU und Kameras in einem einzigen Gerät stellt das i93 eine bedeutende Innovation für eine breite Palette von Vermessungs- und Kartierungsanwendungen dar. Es ermöglicht genauere, effizientere und vielfältigere Vermessungs-, Kartierungs- und Modellierungsszenarien und reduziert so den Zeit- und Kostenaufwand für die Durchführung von Projekten. Darüber hinaus überwindet die visuelle Positionierungstechnologie die Grenzen von Standard-GNSS-Vermessungssystemen und verbessert letztlich die Rentabilität von Vermessungsunternehmen und anderen Organisationen.

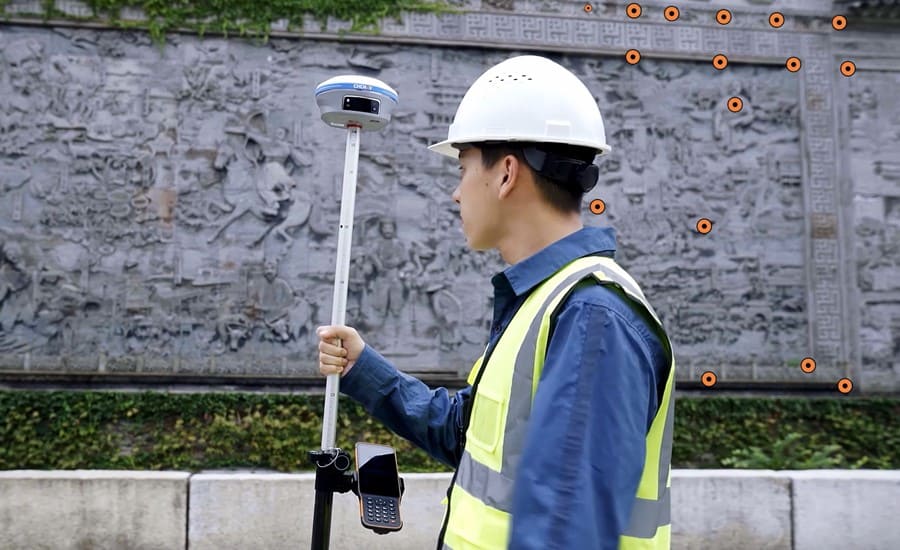

Projekt mit der i93 Visual IMU-RTK GNSS Smart Antenne und dem HCE600 Controller von CHCNAV.
ÜBERWINDUNG DER SCHWIERIGKEITEN DER GNSS-VERMESSUNG MIT DER 3D-NAVIGATION UND ABSTECKUNG
Das i93 integriert Kameras auf Sternebene, um eine beeindruckende visuelle 3D-Navigation und Absteckung zu ermöglichen. Zusätzlich zu seinen fortschrittlichen Funktionen kann das i93 kontinuierlich in jedem RTK-Modus betrieben werden und ist mit integrierten Wi-Fi-, Bluetooth- und NFC-Technologien für nahtlose Konnektivität mit Handheld-Controllern und Tablets im Feld ausgestattet. Das integrierte 4G- und UHF-Modem unterstützt alle GNSS-Messmodi für maximale Flexibilität. Ein intelligentes Energiemanagement sorgt dafür, dass der GNSS-RTK-Netzwerk-Rover bis zu 34 Stunden lang betrieben werden kann, ohne dass Ersatzbatterien benötigt werden. Das robuste Gehäuse aus einer Magnesiumlegierung ist stoßfest, staub- und wasserabweisend, um eine ununterbrochene Leistung unter allen Bedingungen zu gewährleisten.

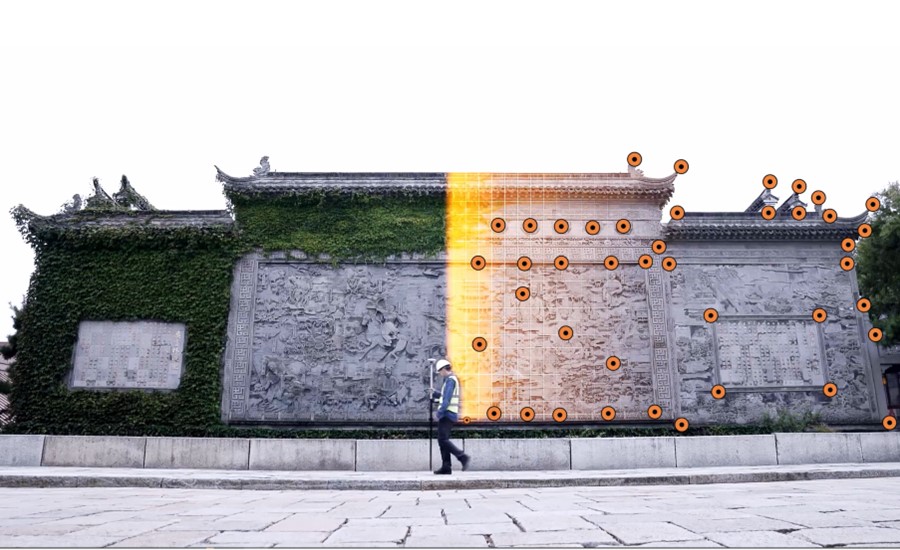

Modellierung von Objekten des kulturellen Erbes mit der i93 Visual IMU-RTK GNSS.
PROFITIEREN SIE VON ÜBERLEGENER GNSS-SIGNALVERFOLGUNG UND HOCHWERTIGEN DATEN
Viele Vermessungs-, Kartierungs- und Modellierungsprojekte finden in schwierigen Umgebungen statt, die eine zuverlässige und genaue RTK-Positionierung erfordern. Das i93 Visual GNSS RTK ist mit einem leistungsstarken neuen SoC-Chip und der iStar CHCNAV-Technologie mit 1408 Kanälen ausgestattet, die Satelliten in allen Frequenzbändern verfolgen können, um diese Anforderungen zu erfüllen. In anspruchsvollen Umgebungen kann der i93 die GNSS-RTK-Leistung um 15 % verbessern und eine robuste Positionierung mit Zentimetergenauigkeit gewährleisten. Das i93 verfügt außerdem über eine integrierte Hybrid-Engine und eine einzigartige Technologie zur Unterdrückung von Schmalbandstörungen, die die GNSS-Datenqualität und die Signalverfolgung um mehr als 20 % verbessert.

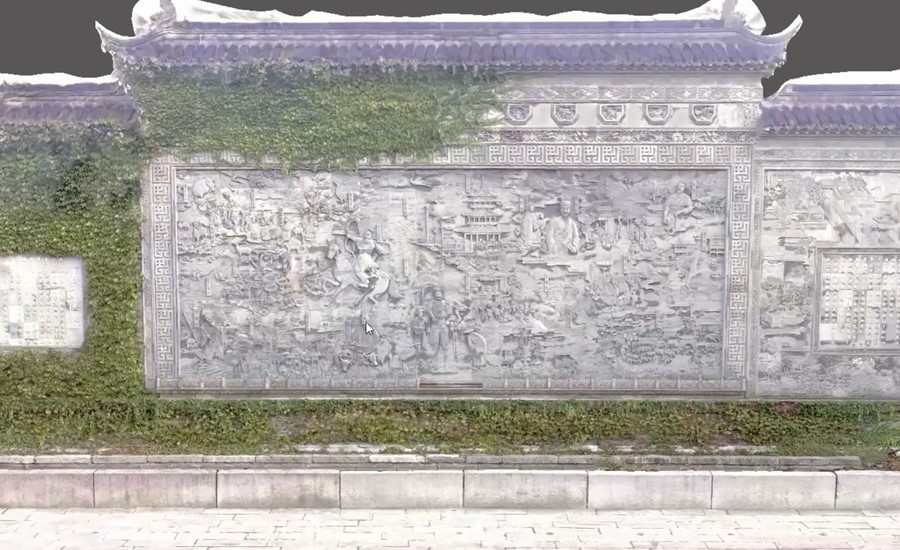

3D-Modell des chinesischen Kulturerbes (Vorderansicht), mit dem i93 gewonnene Daten.
VORTEILE DER GEOREFERENZIERTEN VIDEOPHOTOGRAMMETRIE FÜR DIE 3D-REALITÄTSMODELLIERUNG
Das i93 GNSS ist ein hochmodernes Vermessungsinstrument, das zwei hochwertige Global-Shutter-Kameras mit Videophotogrammetrie-Technologie integriert. Es liefert in Sekundenschnelle 3D-Koordinaten in Vermessungsqualität aus einer realen Videoaufnahme und erleichtert so die Vermessung von schwer zugänglichen, signalbehinderten und gefährlichen Punkten im Gelände, z. B. unter Überführungen, Dachvorsprüngen und in der Nähe von Strommasten. Mit seiner dynamischen Panoramavideoaufnahme und dem automatischen Bildabgleich steigert das i93 die Produktivität um bis zu 60 %. Darüber hinaus sorgen die automatische Hochgeschwindigkeits-Serienaufnahme und die Generierung benachbarter Bilder mit bis zu 85 % Überlappung für einen hohen Verarbeitungserfolg.
Die 3D-Modellierung wurde ausschließlich mit i93-Daten durchgeführt, was zu einem vollständigen und detaillierten Modell mit akkurater Kalligrafie, Buchstaben, Gesichtsausdrücken und Oberflächentexturen führte.

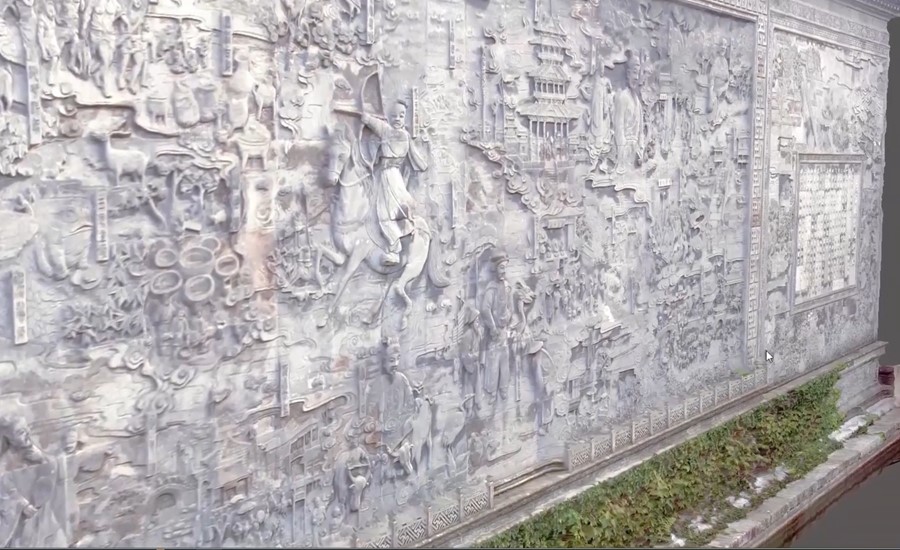

3D-Modell des chinesischen Kulturerbes (Seitenansicht), Daten gewonnen mit dem i93.
VERBESSERTE RENTABILITÄT FÜR REALITY-CAPTURE-PROJEKTE
Der i93-Empfänger kann auch zur Ergänzung von Luftaufnahmen verwendet werden, die mit Hilfe von Schrägluftbildern erstellt wurden. Luftbilder können aufgrund des Winkels der an der Drohne montierten Kamera Verzerrungen, Lücken und Unschärfen aufweisen. Dies gilt insbesondere für verdeckte Bereiche. Das i93 Visual IMU-RTK GNSS löst dieses Problem, indem es kontinuierlich dynamische Videos mit POS-Informationen aufnimmt. Die i93- und UAV-Daten werden dann kombiniert, um ein gemeinsames Modell zu erstellen, und die Verarbeitung wird innerhalb weniger Stunden automatisch abgeschlossen. Die erfassten Daten können auch in gängige Modellierungssoftware wie ContextCapture und Smart3D exportiert werden, was zu genaueren 3D-Modellen führt.
Das Projekt wurde erfolgreich umgesetzt und hat gezeigt, dass die i93 die ideale Lösung für Fachleute ist, die hochpräzise 3D-Vermessungs- und Modellierungsaufgaben schneller, genauer und kostengünstiger als je zuvor durchführen wollen.
Die innovativen Vermessungs- und Kartierungslösungen von CHC Navigation bieten Unternehmen und Regierungsorganisationen weltweit die Möglichkeit, Vermessungen durchzuführen und umfassende 3D-Modelle zu erstellen, die die Geometrie und die Eigenschaften aller wichtigen Strukturen, die typischerweise in einer Stadt zu finden sind, wie z. B. Straßen, Brücken, Gebäude, Kulturgüter und andere, effektiv identifizieren und für städtebauliche Ziele zur Erleichterung der Entwicklung nutzen können. Dadurch kann die Zeit-, Kosten- und Qualitätsleistung eines Projekts erheblich verbessert werden.
