Chine - 28 septembre 2023 - CHC Navigation (CHCNAV), leader mondial des solutions géospatiales, a présenté l'AlphaAir 10 (AA10), un système de cartographie aéroporté innovant qui intègre de manière transparente une technologie LiDAR de haute précision, un positionnement GNSS précis, une orientation IMU et une caméra orthophoto plein cadre de qualité industrielle.
Le AA10 est léger, compact et compatible avec une large gamme de plateformes de drones. L'AlphaAir 10 peut détecter jusqu'à 8 échos de cibles en utilisant des capacités multi-cibles avancées, ce qui améliore considérablement sa capacité à pénétrer la végétation dense et à acquérir des surfaces au sol précises.

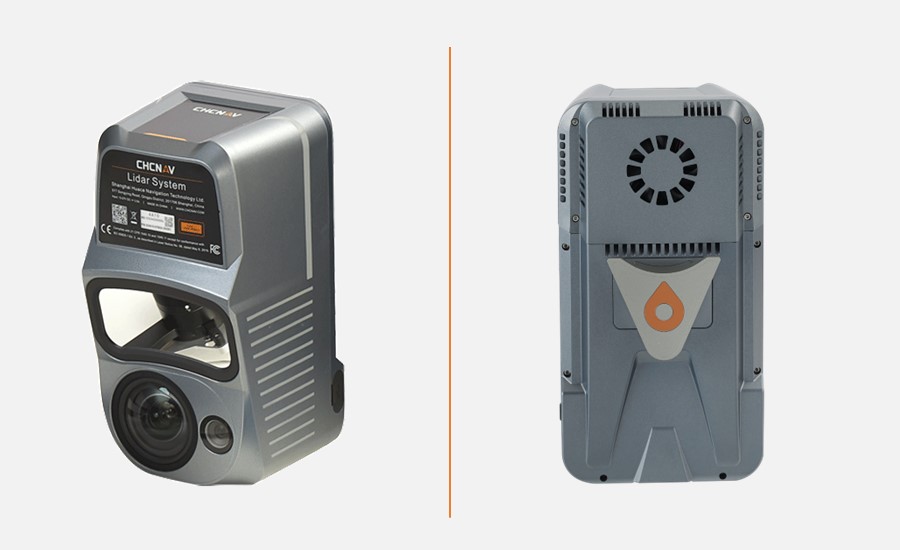

Figure 1. L'AlphaAir 10 intègre des capteurs LiDAR et RVB pour des mesures de haute précision.
"Le système aéroporté LiDAR + RGB AlphaAir 10 représente une étape importante dans la technologie des levés aériens. Sa précision, ses capacités de balayage avancées, son acquisition de données très efficace et sa conception conviviale soulignent l'engagement de CHCNAV à fournir des solutions innovantes de capture de la réalité en 3D qui permettent aux professionnels de la géospatiale de s'épanouir ", a déclaré Andrei Gorb, chef de produit chez CHC Navigation " Combiné au logiciel de modélisation de nuages de points et de fusion d'images de CHCNAV, le système AA10 offre une approche efficace et rentable de la collecte et du traitement des données 3D aéroportées.

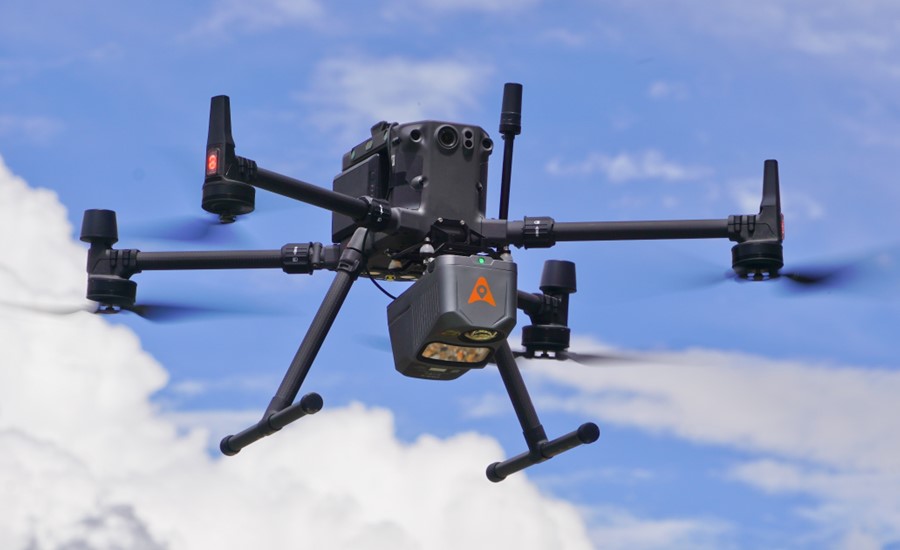

Figure 2. L'AlphaAir 10 avec le drone DJI 350 pour un projet de cartographie aérienne de terrain à grande échelle.
PRÉCISION ET CAPACITÉS DE BALAYAGE AVANCÉES
Le AA10 intègre un algorithme de navigation de haute précision qui fonctionne en conjonction avec le LiDAR CHCNAV pour offrir une répétabilité de 5 mm et une précision absolue exceptionnelle dans la plage de 2 à 5 cm, même dans des environnements complexes. Capable de mesures à longue portée jusqu'à 800 m, d'un balayage rapide de 500 000 points par seconde et d'un miroir à rotation continue permettant des vitesses de balayage de 250 balayages par seconde, le AA10 améliore le niveau de détail des opérations de cartographie aérienne.
COLLECTE DE DONNÉES À HAUTE EFFICACITÉ
Grâce à l'intégration du LiDAR et d'une caméra orthographique interne de 45MP, le AA10 permet l'acquisition simultanée de données de nuages de points et d'un grand nombre d'images haute résolution couvrant une zone importante en un seul vol. Cette fusion améliore considérablement l'efficacité de la cartographie et de l'arpentage par rapport aux solutions de fusion traditionnelles qui nécessitent plusieurs vols au-dessus d'une zone en utilisant séparément le LiDAR et les caméras.

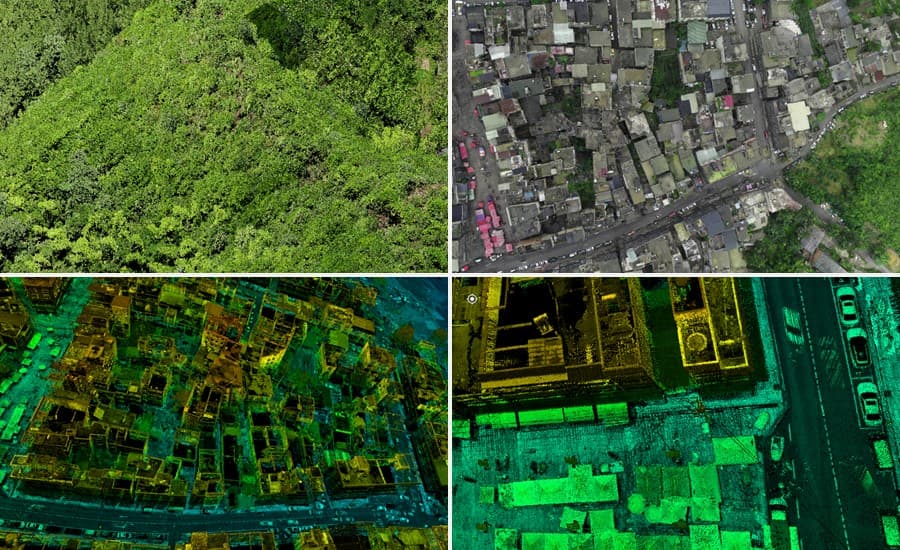

Figure 3. Nuages de points capturés par le système AlphaAir 10 pour un projet de ville numérique.
UN FLUX DE TRAVAIL EFFICACE POUR UNE FUSION TRANSPARENTE DES DONNÉES
En complément de la solution, la suite logicielle CoPre et CoProcess rationalise le post-traitement et l'extraction des caractéristiques grâce à un flux de données efficace et facile à utiliser. Des données de nuage de points de haute qualité sont utilisées pour créer un modèle de maillage, suivi d'une reconstruction efficace du modèle 3D avec une colorisation réaliste du nuage de points à l'aide de textures de mappage d'images de haute résolution.
CONCEPTION CONVIVIALE ET ROBUSTESSE
Le système LiDAR AA10 est léger et compact, il ne pèse que 1,55 kg et offre 30 minutes d'autonomie de vol lorsqu'il est intégré à des drones tels que le DJI M350. De plus, le AA10 est conforme à la norme IP64, ce qui garantit la robustesse du système et permet d'obtenir des performances constantes et fiables dans un large éventail de conditions d'utilisation.
